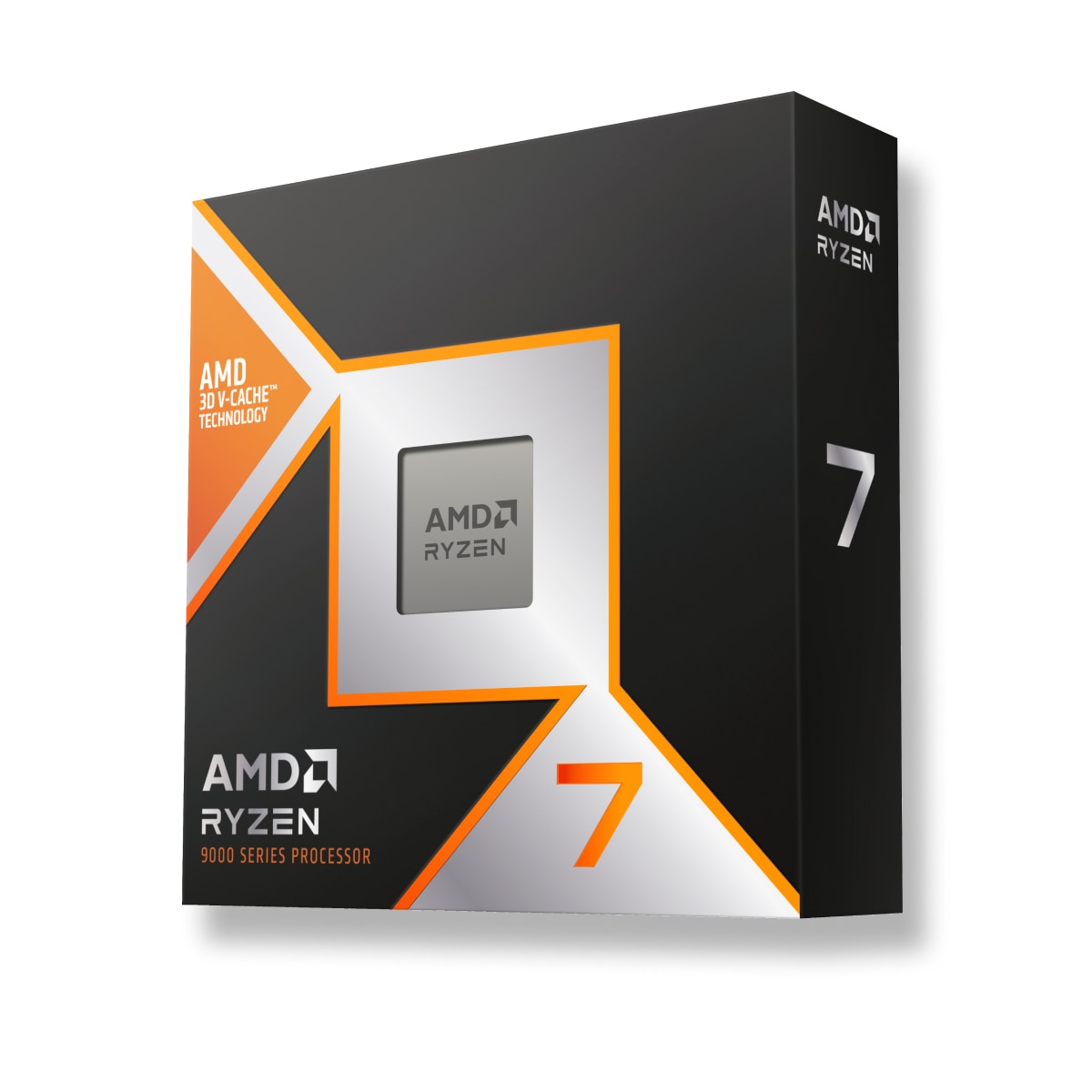

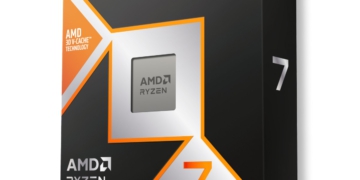

Kiến trúc 3D V-Cache thế hệ thứ hai trên AMD Ryzen 7 9800X3D đánh dấu một bước chuyển dịch kỹ thuật mang tính bước ngoặt của đội đỏ. Bằng việc hoán đổi vị trí vật lý giữa đế bán dẫn chứa nhân xử lý (CCD) và lớp bộ nhớ đệm SRAM 64MB, AMD đã tháo gỡ thành công rào cản truyền nhiệt vốn là điểm nghẽn vật lý lớn nhất trên các thế hệ vi xử lý tiền nhiệm.
Đổi mới bố cục khuôn đúc: Giải pháp tản nhiệt trực tiếp từ gốc
Ở kiến trúc Zen 3 và Zen 4 trước đây, lớp SRAM được xếp chồng trực tiếp lên trên cụm nhân xử lý, vô tình hoạt động như một lớp cách nhiệt ngăn cản dòng nhiệt truyền tới nắp bảo vệ IHS. Trên Ryzen 7 9800X3D, thiết kế 2nd Gen 3D V-Cache đã đặt khuôn bộ nhớ xuống phía dưới, nhường vị trí bề mặt tiếp xúc trực tiếp cho các nhân tính toán Zen 5.
- Hạ trở kháng nhiệt: Nhiệt lượng từ các nhân tính toán thoát thẳng ra bộ tản nhiệt mà không cần đi qua lớp đệm SRAM, giảm thiểu hiện tượng quá nhiệt cục bộ (hotspot).
- Nâng giới hạn điện áp và xung nhịp: Việc kiểm soát nhiệt độ chặt chẽ cho phép đẩy xung nhịp cơ bản lên 4.7 GHz và xung tăng cường đạt 5.2 GHz, vượt xa mức 5.0 GHz bị hạn chế nghiêm ngặt trên Ryzen 7 7800X3D.
- Hỗ trợ Full Overclocking: Cho phép can thiệp trực tiếp vào hệ số nhân và điện áp vCore thay vì chỉ phụ thuộc vào Precision Boost Overdrive (PBO) và Curve Optimizer.
Hiệu quả tối ưu năng lượng và tác động lên thị trường bán dẫn
Với tổng dung lượng bộ nhớ đệm L3 lên tới 96MB kết hợp IPC cải tiến của vi kiến trúc Zen 5, vi xử lý mới thể hiện sự vượt trội trong các tác vụ phụ thuộc mật thiết vào độ trễ bộ nhớ. Điều này không chỉ củng cố vị thế dẫn đầu trong các ứng dụng điện toán thời gian thực mà còn tạo áp lực cạnh tranh cực lớn lên cấu trúc nhân lai của các dòng vi xử lý đối thủ.
Phân tích thông số kỹ thuật cốt lõi
- Tiến trình sản xuất: TSMC 4nm FinFET cho nhân tính toán và TSMC 6nm cho khuôn I/O.
- Số nhân / luồng: 8 nhân 16 luồng thuần hiệu năng cao, không phân chia nhân tiết kiệm điện.
- Bộ nhớ đệm tổng: 104MB (8MB L2 + 96MB L3) duy trì độ trễ truy xuất ở mức tối ưu.
Câu hỏi kỹ thuật (FAQ)
1. Kiến trúc mới có ảnh hưởng đến độ trễ truy xuất dữ liệu từ L3 cache không?
Liên kết Through-Silicon Vias (TSV) thế hệ mới giữ nguyên băng thông kết nối hơn 2.5 TB/s, đảm bảo độ trễ truy xuất dữ liệu từ SRAM không thay đổi dù thay đổi vị trí khuôn đúc.
2. Bo mạch chủ cần yêu cầu gì để khai thác hết tính năng ép xung bằng tay?
Hệ thống cần bo mạch chủ chipset dòng X670E, B650E hoặc X870/X870E sở hữu cụm VRM cấp nguồn ổn định và phiên bản BIOS tích hợp AGESA 1.2.0.2 trở lên.
