Sự chuyển dịch sang tiêu chuẩn cấp nguồn mật độ cao 12V-2×6 của PCI-SIG nhằm đáp ứng mức tiêu thụ năng lượng lên đến 600W cho các GPU thế hệ mới đã bộc lộ những thách thức lớn về mặt nhiệt động lực học tại các điểm tiếp xúc vật lý. Việc phụ thuộc hoàn toàn vào thao tác cắm thủ công của người dùng mà thiếu đi cơ chế giám sát cảm biến nội tại ở cấp độ chân tiếp xúc (per-pin sensing) khiến nguy cơ quá nhiệt vẫn hiện hữu. Thiết bị phụ trợ EDGE Hub ADV từ Lian Li đánh dấu bước tiến công nghệ đáng chú ý khi tích hợp hệ thống đo điện trở nhiệt bán dẫn trực tiếp vào cáp nguồn để chủ động ngắt tải.
Nguyên lý đo lường qua cảm biến NTC tích hợp trong đầu cắm
Trọng tâm kỹ thuật của hệ thống nằm ở cảm biến nhiệt trở có hệ số nhiệt độ âm (Negative Temperature Coefficient – NTC) được đặt trực tiếp bên trong cấu trúc đầu cắm 12V-2×6. Khác với cảm biến bán dẫn silicon thông thường vốn đòi hỏi không gian đóng gói lớn, NTC là một điện trở có giá trị trở kháng suy giảm tuyến tính theo sự gia tăng của nhiệt độ môi trường xung quanh.
Khi xảy ra hiện tượng tăng trở kháng tiếp xúc (contact resistance) do chân cắm lệch góc hoặc áp lực tiếp xúc suy giảm, mật độ dòng điện qua các chân 12V sẽ sinh nhiệt Joule cực lớn tại cục bộ. Cảm biến NTC ghi nhận sự biến thiên nhiệt độ này ngay tại giao diện tiếp xúc của cổng cắm và gửi tín hiệu analog về vi điều khiển ARM 32-bit tích hợp trên bo mạch EDGE Hub ADV. Kiến trúc này hỗ trợ đo đạc độc lập 2 đầu cắm GPU (GPU1, GPU2) và một cảm biến nhiệt môi trường PCB, tách biệt hoàn toàn nhiệt lượng cổng nguồn với nhiệt độ tỏa ra từ phiến tản nhiệt của vi xử lý đồ họa.
Cơ chế bảo vệ đa lớp và giao thức ngắt nguồn an toàn qua L-Connect 3
Dữ liệu nhiệt độ từ vi điều khiển được truyền về hệ điều hành thông qua giao thức USB HID chuẩn. Trên tầng phần mềm L-Connect 3, người quản trị có thể thiết lập các ngưỡng kích hoạt cảnh báo (Thermal Threshold). Khi cảm biến NTC phát hiện nhiệt độ vượt ngưỡng an toàn quy định, cơ chế bảo vệ phần cứng sẽ thực thi theo quy trình 3 giai đoạn:
Thứ nhất, hiển thị cửa sổ cảnh báo trực quan trên giao diện đồ họa người dùng kèm âm thanh báo động. Thứ hai, kích hoạt bộ đếm thời gian khẩn cấp (countdown timer) và truyền lệnh tắt máy an toàn cấp hệ điều hành (graceful shutdown) nhằm bảo vệ tính toàn vẹn của dữ liệu đang xử lý trên ổ cứng trước khi ngắt tải điện. Thứ ba, gửi thông báo ngoại vi tự động qua giao thức SMTP đến địa chỉ email đã đăng ký của quản trị viên, cung cấp dấu vết nhật ký sự cố trước thời điểm hệ thống mất nguồn.

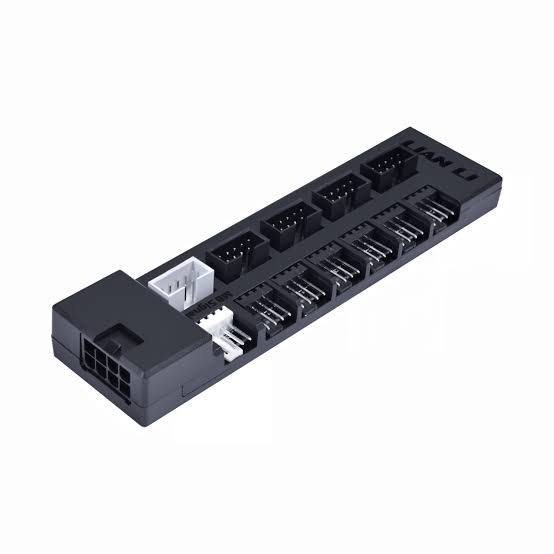

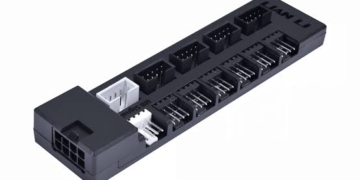

EDGE Hub ADV được thiết kế theo kiến trúc chia mạch USB kép (Dual 1-to-4 hub chips) kết nối thẳng vào chân USB 3.0 của bo mạch chủ nhưng khai thác đường truyền tín hiệu USB 2.0 tốc độ cao, giúp giảm thiểu độ trễ và phân bổ đều băng thông cho 7 cổng downstream cùng 6 cổng điều tốc quạt PWM 2A. Thiết bị hỗ trợ cấp nguồn linh hoạt thông qua đầu cắm độc quyền của dòng nguồn Lian Li EDGE hoặc đầu cắm chuẩn PCIe 8-pin truyền thống, mang lại giải pháp phòng vệ chủ động tương thích với đa dạng cấu hình máy trạm và máy tính hiệu năng cao.
Độc giả quan tâm có thể tìm hiểu thêm về các thông số kỹ thuật chi tiết tại trang chủ Lian Li.
