Sự xuất hiện của Radeon RX 8800 XT đánh dấu bước chuyển dịch chiến lược mang tính thực dụng và tinh gọn của tập đoàn bán dẫn AMD trong mảng vi xử lý đồ họa (GPU). Từ bỏ cách tiếp cận ghép nối đa chiplet (Multi-Chiplet Design) vốn gây ra độ trễ liên kết nội bộ ở thế hệ RDNA 3, AMD đã quay trở lại với thiết kế bán dẫn nguyên khối (Monolithic Die) mang mã hiệu Navi 48, tập trung tối ưu hóa chỉ số hiệu suất trên watt điện (Perf/Watt) và tái cấu trúc hoàn toàn hệ thống tính toán tia sáng.
Thiết kế Monolithic Navi 48: Triệt tiêu độ trễ liên kết và tối ưu hóa diện tích bán dẫn
Trong thiết kế chiplet thế hệ trước, việc tách rời khuôn tính toán đồ họa (GCD) và các khuôn nhớ đệm (MCD) giúp tiết kiệm chi phí sản xuất nhưng lại phát sinh chi phí năng lượng truyền dẫn qua cầu nối liên kết Infinity Fanout.

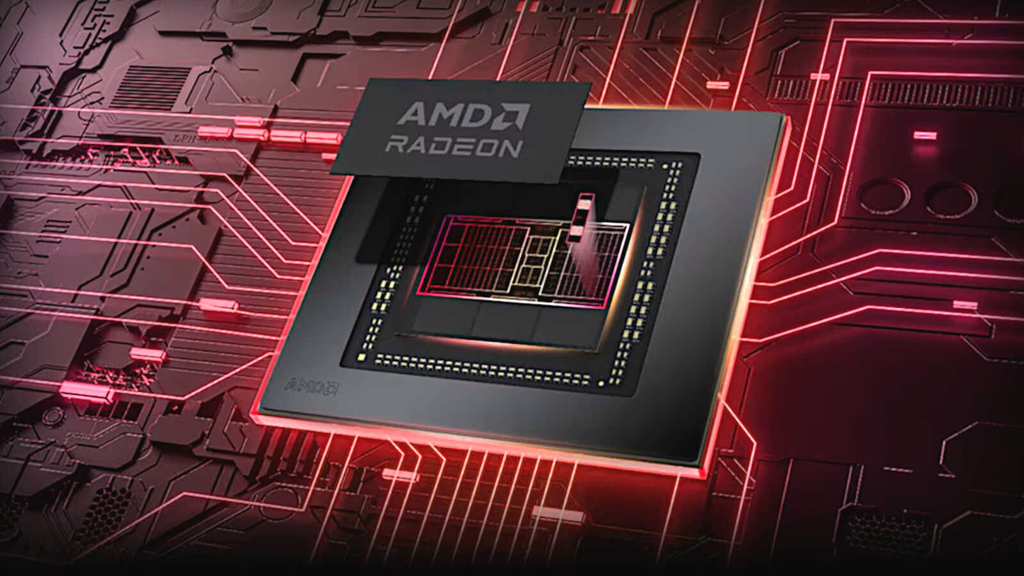

Với kiến trúc RDNA 4 trên tiến trình 4nm tiên tiến của TSMC, Navi 48 gom toàn bộ 4.096 nhân xử lý dòng (Stream Processors), bộ điều khiển bộ nhớ 256-bit và Infinity Cache thế hệ mới lên một đế silicon nguyên khối duy nhất. Sự đồng nhất vật lý này giúp cắt giảm 16% mức tiêu thụ năng lượng toàn card xuống mức 220W, đồng thời cải thiện đáng kể độ trễ truy xuất dữ liệu bộ nhớ đệm, mang lại tốc độ phản hồi tính toán khung hình (Frametime) cực kỳ ổn định.
Bộ gia tốc Ray Tracing Accelerator thế hệ thứ 4 và chuẩn hiển thị DisplayPort 2.1
Điểm cải tiến kiến trúc cốt lõi nhất của RDNA 4 nằm ở cụm nhân Ray Tracing Accelerator thế hệ 4.
AMD đã thiết kế lại phần cứng phân cấp hình hộp bao bọc (Bounding Volume Hierarchy – BVH Traversal), cho phép tăng gấp đôi số lượng phép thử giao cắt tia sáng và hình học (Ray-Box / Ray-Triangle Intersections) trên mỗi chu kỳ xung nhịp. Bước đột phá này giúp RX 8800 XT thu hẹp hoàn toàn khoảng cách công nghệ dò tia với kiến trúc Ada Lovelace của đối thủ. Ngoài ra, card tích hợp bộ điều khiển hiển thị Radiance Display Engine hỗ trợ đầy đủ chuẩn DisplayPort 2.1 UHBR13.5 băng thông cực đại, sẵn sàng xuất hình ảnh 4K 240Hz và 8K 120Hz không nén cho các thiết lập màn hình chuyên nghiệp.
