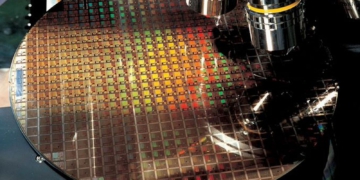

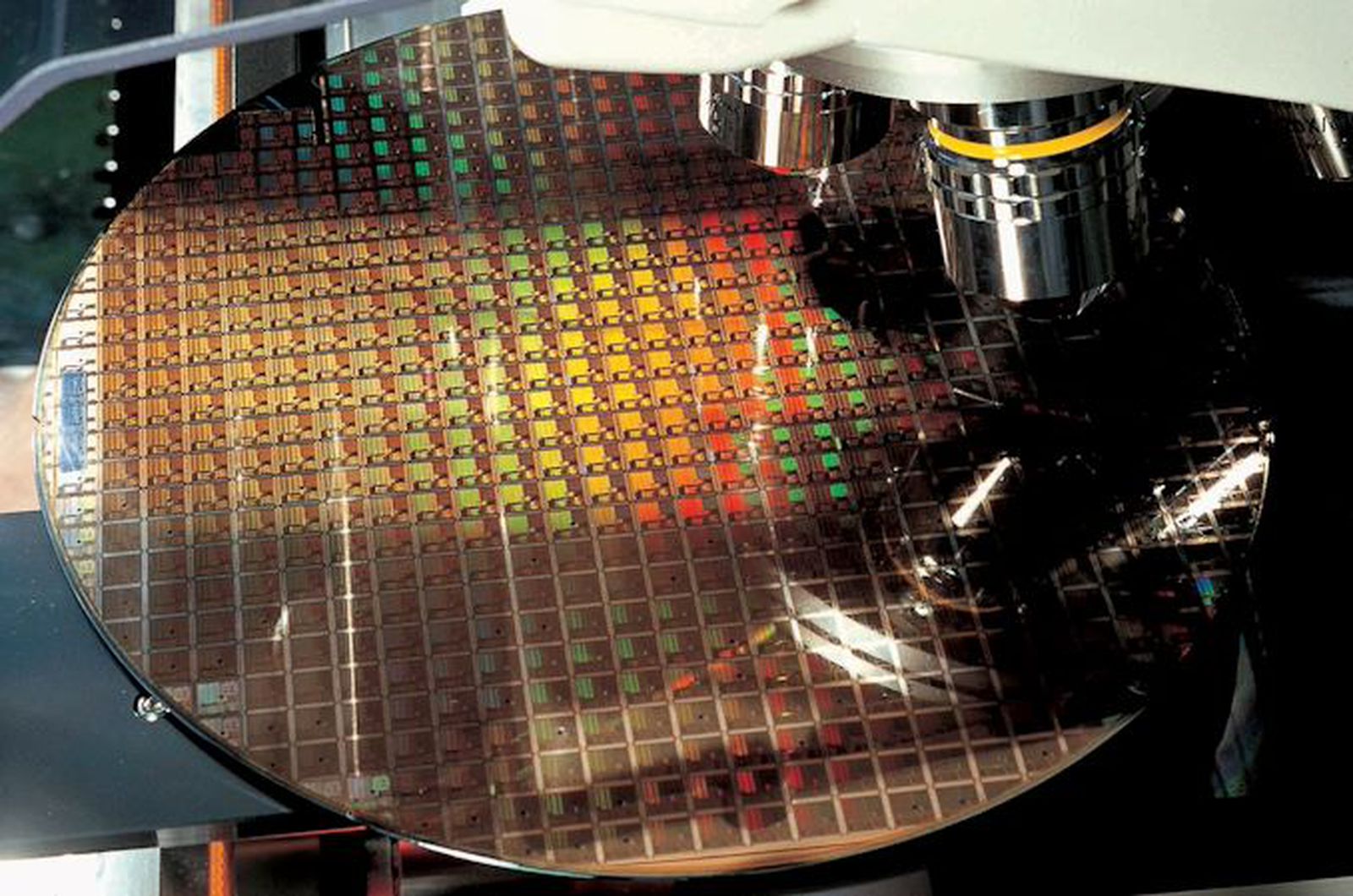

Ngành công nghiệp bán dẫn vừa chứng kiến cột mốc mới khi Apple M5 chính thức bước vào dây chuyền chế tạo thử nghiệm trên tiến trình N2 (2nm) của tập đoàn TSMC. Việc ứng dụng công nghệ bóng bán dẫn Nanosheet GAA (Gate-All-Around) thay thế kiến trúc FinFET truyền thống đánh dấu một kỷ nguyên tính toán mới cho các thiết bị cao cấp.
Đột phá kiến trúc Nanosheet GAA và đóng gói 3D SoIC
Sự kết hợp giữa công nghệ đúc 2nm và phương pháp đóng gói 3D SoIC (System on Integrated Chips) mang đến những lợi thế kỹ thuật then chốt mà các đối thủ cạnh tranh khó bắt kịp trong ngắn hạn.
- Mật độ bóng bán dẫn gia tăng: Tiến trình N2 cho phép tăng mật độ bóng bán dẫn thêm khoảng 15% so với N3P, đồng thời cải thiện 10-15% hiệu năng ở cùng mức điện áp.
- Kiến trúc đóng gói SoIC thế hệ mới: Cho phép xếp chồng chiplet theo chiều dọc, giảm diện tích đế die và hạ đáng kể độ trễ truyền dẫn tín hiệu liên khối.
- Hiệu suất năng lượng: Giảm mức tiêu thụ điện năng từ 25% đến 30% khi vận hành ở cùng mức xung nhịp tải nặng.
Nền tảng phần cứng tối ưu cho các mô hình AI cục bộ
Bộ xử lý thần kinh Neural Engine trên Apple M5 được thiết kế lại nhằm tăng cường số lượng lõi xử lý ma trận song song, cho phép thực thi trực tiếp các mô hình ngôn ngữ lớn (LLM) trên thiết bị mà không cần phụ thuộc vào điện toán đám mây.
Tổng kết phân tích kỹ thuật
Việc chuyển dịch sang tiến trình 2nm giúp Apple duy trì lợi thế dẫn đầu về hiệu năng trên mỗi watt điện (Performance per Watt), củng cố vị thế của nền tảng Apple Silicon trong phân khúc máy trạm và thiết bị cá nhân hiệu năng cao.
Câu hỏi chuyên sâu
- GAAFET trên tiến trình 2nm khác biệt gì so với FinFET? Cấu trúc Gate-All-Around kiểm soát dòng rò điện tử tốt hơn đáng kể, cho phép cực cổng bao quanh toàn bộ kênh dẫn 4 phía.
- Thời điểm thương mại hóa dự kiến của Apple M5 là khi nào? Các phân tích chuỗi cung ứng chỉ ra các sản phẩm thương mại đầu tiên sẽ xuất hiện vào cuối năm 2026.
